Test et installation d’une guirlande connectée Twinkly

Présentation

Twinkly est une filiale de la société italienne Ledworks S.R.L spécialisée dans l’éclairage pilotable par ordinateur. Tout comme sa société mère, Twinkly est relativement jeune et compte quelques années d’existence. Fondée en 2016, la société a vu son rayonnement international boosté dès 2018 après l’engouement suscité auprès du public pour ses guirlandes lumineuses connectées.

Depuis, la firme a mis sur le marché une gamme de produit de 2ème génération (Gamme II) proposant notamment :

• une intégration avec de la musique d’ambiance;
• l’interface avec les principaux assistants vocaux (Alexa, Google);
• la comptabilité avec le système Razer Chroma pour les joueur souhaitant synchroniser leur éclairage d’ambiance avec leurs jeux vidéos.

La gestion et le pilotage des guirlandes lumineuses s’effectue depuis l’application dédiée. Cette dernière a la particularité d’être conviviale, didactique et propose une assistance pour mapper ses guirlandes afin que les effets proposés soient un maximum optimisés. Ainsi, la gamme de produit s’adresse à un large public pour lequel il n’est pas nécessaire d’avoir des compétences techniques particulières.

Les produits Twinkly s’organisent autour de deux marchés :

• le marché domestique avec des produits prêts à l’emploi pouvant gérer jusqu’à 4 000 leds;
• le marché professionnel avec une gamme de luminaires et de contrôleurs pouvant gérer jusqu’à 40 000 leds.

Twinkly propose une gamme de produits basées sur les technologies leds RGB (gamme classique) et leds RGBW (éditions spéciales). Les leds sont gérées de manière individuelle par l’application (effets et couleurs). Au niveau de la connectivité, les produits grands publiques exploitent les technologiques réseaux Bluetooth et Wi-Fi et – pour les grammes de produits professionnelles – une connectivité Ethernet via TCP/IP.

Déploiement d’une guirlandes Twinkly RGB 100 leds

Pour illustrer cette article, nous allons procéder à l’installation d’une guirlande RGB Twinkly 100 leds.

Tout d’abord, l’emballage du produit est élégant. La charte graphique est sobre et la police d’écriture dorée dénotant un produit destiné au marché haut de gamme.

En déballant le produit, on reste dans l’idée exprimée plus haut avec une guirlande lumineuse soigneusement disposée et rangée dans son étui que l’on pourra aisément réutiliser pour la ranger après utilisation.

Au niveau de la composition du produit, on distingue deux éléments :

• La guirlande lumineuse associée au contrôleur Bluetooth / Wi-Fi intégré;
• le module d’alimentation.

Les branchements de base sont similaires à ceux d’une guirlande classique. Il suffit de de raccorder la guirlande au transformateur en prenant soin de serrer le joint étanchéité puis de brancher le transformateur au secteur. Une fois alimentée – et après quelques secondes – la guirlande s’illumine.

On peut utiliser la guirlande de manière « classique »; c’est-à-dire en faisant varier les effets par simple appuis court sur le bouton du boîtier de commande. La led présente sur le boîtier clignotant en bleu signifie que la guirlande n’est pas configurée ou ne parvient pas à se connecter au réseau Wi-Fi domestique.

Le but de ce type de produit étant de pouvoir être piloté et personnalisé, il va falloir installer l’application mobile Twinkly sur un téléphone mobile ou une tablette tactile. L’application est disponible depuis les stores habituels et peut également être installée sur des terminaux ne disposant pas de licence Google Play (terminaux Huawei sorties après 2018).

Une fois l’application installée – et si aucune guirlande n’a déjà été configurée – un assistant va s’initialiser. Le cas échéant il faudra appuyer sur le lien Ajouter un autre appareil.

L’application va alors rechercher – via le réseau Wi-Fi – les guirlandes lumineuses présentes.

Ici, la guirlande n’étant pas encore paramétrée sur le réseau Wi-Fi, l’application va demandé de sélectionner le type de produit à configurer. Dans notre cas, il s’agit d’une guirlande lumineuse de 2nd génération (Génération II). Cette information est présente sur l’emballage.

L’assistant d’installation va alors demander d’appuyer sur le bouton du boîtier de commande jusqu’à ce que la led s’illumine en bleu/vert. Cela indique que la guirlande est prête à être configurée via la liaison sans fil Bluetooth.

Une fois la guirlande détectée, l’application va alors demander le type de connexion :

• via le Wi-Fi local de la guirlande;
• ou alors via le Wi-Fi domestique.

On va sélectionner dans un premier temps la première option : via le Wi-Fi local puis recherchez un réseau Wi-Fi nommé Twinly-XXXXXX parmi les réseaux détectés par le terminal. La clé réseau est Twinly2019 pour se connecter au Wi-Fi Twinkly.

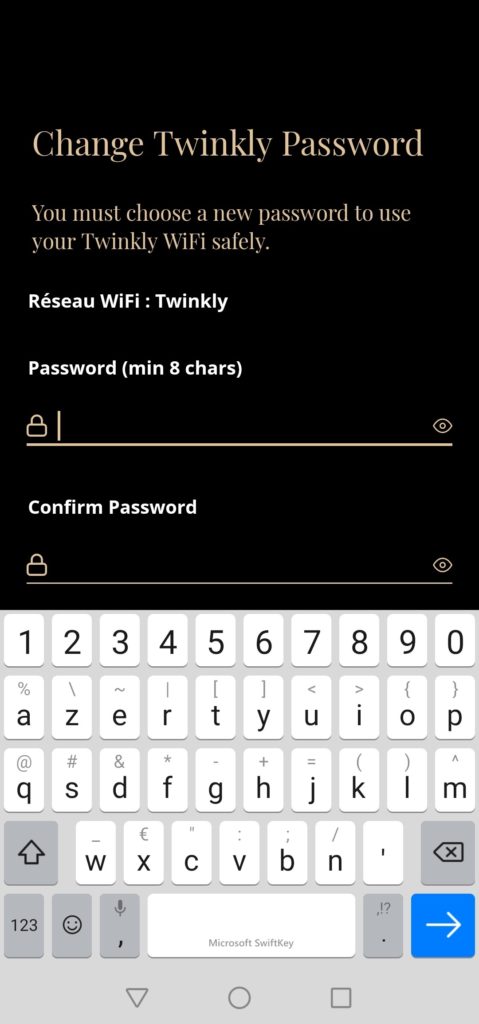

Une fois connectée et l’application relancée, cette dernière demandera de modifier la clé Wi-Fi de la guirlande. Si ce n’est pas le cas, il faut éteindre puis rallumer la guirlande lumineuse.

Dès lors, il est possible de changer les effets de la guirlande depuis l’application. L’assistant peut également proposer de mapper les éclairages afin d’optimiser les rendus des différents effets d’éclairage.

Néanmoins, si l’on dispose de plusieurs guirlandes, il est plus judicieux d’appairer les guirlandes au réseau Wi-Fi domestique. Pour cela, il faut accéder aux paramètres de la guirlande en appuyant sur la roue dentée.

Depuis l’écran de paramétrage de la guirlande, il faut appuyer sur la section Réseau pour pouvoir modifier les paramètres Wi-Fi.

Dans notre cas, nous associons notre guirlande à notre réseau Wi-Fi Scintillance et renseignons la clé Wi-Fi associée.

Lorsque la guirlande est correctement connectée au réseau Wi-Fi, la led d’activité présente sur le boîtier de commande doit être allumée en bleu et demeurée fixe.

Intégration réseau Wi-Fi spécifique

Dans notre cas, le réseau Wi-Fi sur lequel les guirlandes fonctionnent est différent du réseau Wi-Fi sur lequel les appareils mobiles se connectent.

Nous avons donc été obligé de modifier les règles de notre pare-feu afin que l’application mobile Twinkly puisse communiquer avec les guirlandes.

Voici donc la liste des ports ouverts et leur utilité :
